Чому так важливо пускозахисне реле для холодильника
У більшості побутових холодильників використовується однофазний двигун, який потребує пускового реле для запуску. Цей невеликий пристрій відіграє ключову роль у процесі запуску компресора, який відповідає за процес охолодження холодильника. Якщо пусковий пристрій виходить з ладу, компресор не зможе запуститися, що призведе до недостатнього охолодження і втрати свіжості продуктів.
Принцип роботи пускового реле
Пусковий пристрій складається з конденсатора і реле. Коли холодильник вмикається, конденсатор накопичує енергію, яка потім передається на обмотку статора компресора через реле. Це створює необхідний стартовий імпульс для запуску двигуна. Після запуску компресора пусковий пристрій відключається, і компресор продовжує працювати вже без його допомоги.
Таким чином, для старту однофазного асинхронного електродвигуна необхідне проходження струму по двох обмотках, а для підтримання обертання ротора - тільки по робочій. Для регулювання цього процесу в ланцюзі перед компресором холодильника і встановлюють пускове реле.
Як визначити проблеми з пусковим реле
Якщо компресор не запускається, причиною може бути пускове реле, що вийшло з ладу. Ознаки проблеми включають в себе дивні звуки під час спроби запуску холодильника, недостатнє охолодження або повну відсутність роботи компресора. У цьому разі необхідно перевірити пусковий пристрій на предмет пошкоджень або обривів.

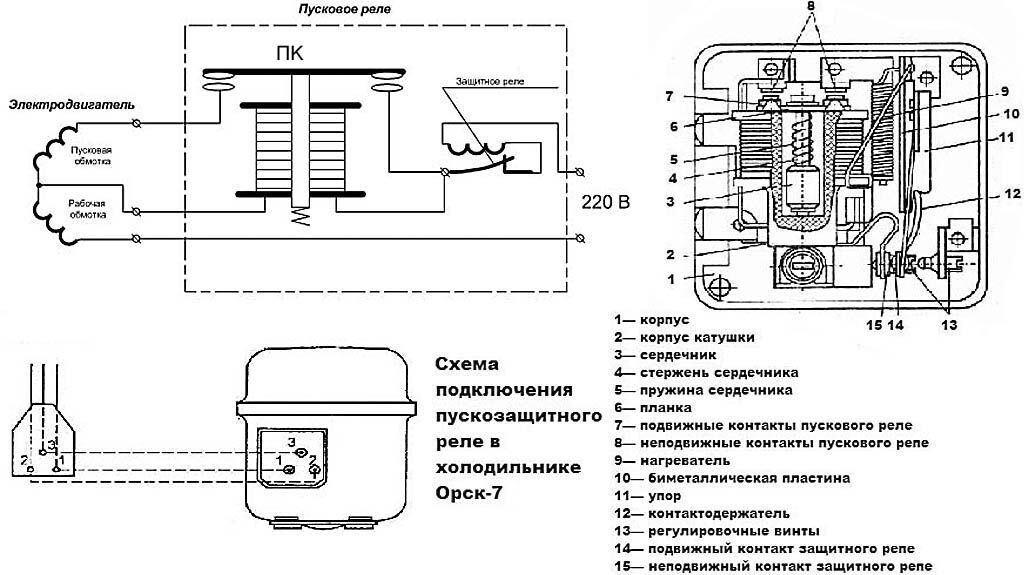

Схема пристрою та підключення до компресора
Електрична схема реле має два входи від джерела живлення і три виходи на компресор. Один вхід (умовно - нуль) проходить безпосередньо.
Інший вхід (умовно - фаза) всередині пристрою розщеплюється на два:
- перший проходить безпосередньо на робочу обмотку;
- другий проходить через контакти, що роз'єднуються, на пускову обмотку.
Якщо реле не має посадкового місця, то під час підключення до компресора необхідно не помилитися з порядком з'єднання контактів. Поширені в Інтернеті способи визначення типів обмотки за допомогою вимірювання опору не є правильними в загальному випадку, оскільки в деяких двигунів опір пускової та робочої обмотки однакові
Тому необхідно знайти документацію або розібрати компресор холодильника для розуміння розташування прохідних контактів.
Також це можна зробити за наявності символьних ідентифікаторів біля виходів:
- "S" - пускова обмотка;
- "R" - робоча обмотка;
- "C" - загальний вихід.
Реле відрізняються способом кріплення на рамі холодильники або на компресорі. Також вони мають свої струмові характеристики, тому під час заміни необхідно підібрати повністю ідентичний пристрій, а краще - тієї ж моделі.
Як вирішити проблему з пусковим реле
Якщо ви виявили, що пусковий пристрій несправний, краще звернутися до фахівця. Заміна пускового пристрою вимагає певних навичок і знань, щоб уникнути пошкодження інших компонентів холодильника. Самостійний ремонт може призвести до додаткових проблем і погіршити ситуацію.
Пусковий пристрій для холодильного обладнання відіграє важливу роль у його правильній роботі. Розуміння принципів роботи та ознак несправності цієї деталі допоможе вчасно виявити проблему і запобігти серйозним наслідкам для роботи холодильника. У разі виходу з ладу пускового пристрою рекомендується звертатися до професіоналів для якісного ремонту та забезпечення довгострокової працездатності обладнання.
