Почему так важно пускозащитное реле для холодильника
В большинстве бытовых холодильников используется однофазный двигатель, который требует пусковое реле для запуска. Это небольшое устройство играет ключевую роль в процессе запуска компрессора, который отвечает за процесс охлаждение холодильника. Если пусковое устройство выходит из строя, компрессор не сможет запуститься, что приведет к недостаточному охлаждению и потере свежести продуктов.
Принцип работы пускового реле
Пусковое устройство состоит из конденсатора и реле. Когда холодильник включается, конденсатор накапливает энергию, которая затем передается на обмотку статора компрессора через реле. Это создает необходимый стартовый импульс для запуска двигателя. После запуска компрессора пусковое устройство отключается, и компрессор продолжает работать уже без его помощи.
Таким образом, для старта однофазного асинхронного электродвигателя необходимо прохождение тока по двум обмоткам, а для поддержания вращения ротора – только по рабочей. Для регулирования этого процесса в цепи перед компрессором холодильника и устанавливают пусковое реле.
Как определить проблемы с пусковым реле
Если компрессор не запускается, причиной может быть вышедшее из строя пусковое реле. Признаки проблемы включают в себя странные звуки при попытке запуска холодильника, недостаточное охлаждение или полное отсутствие работы компрессора. В этом случае необходимо проверить пусковое устройство на предмет повреждений или обрывов.

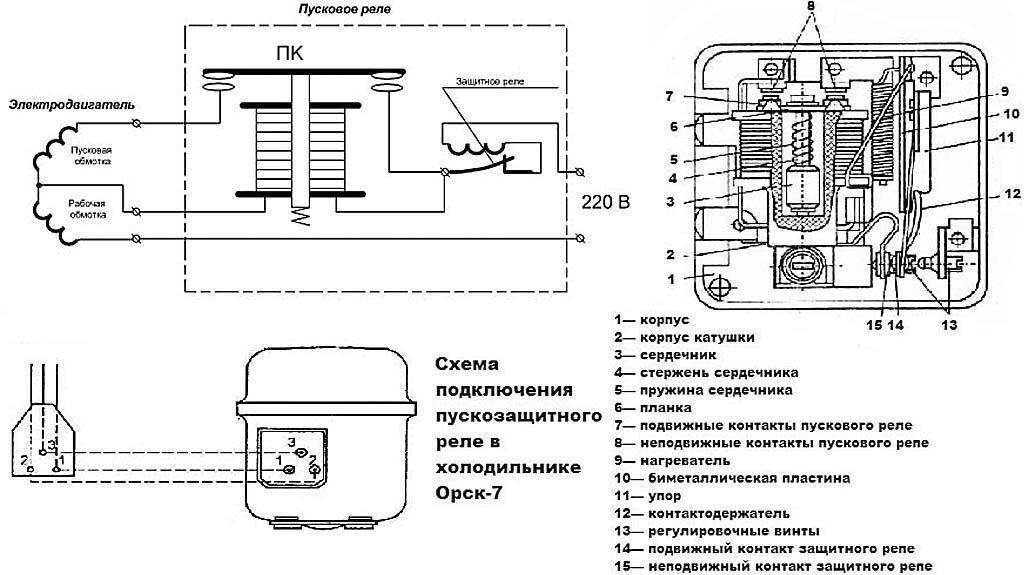

Схема устройства и подключение к компрессору
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- «S» – пусковая обмотка;
- «R» – рабочая обмотка;
- «C» – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.
Как решить проблему с пусковым реле
Если вы обнаружили, что пусковое устройство неисправно, лучше обратиться к специалисту. Замена пускового устройства требует определенных навыков и знаний, чтобы избежать повреждения других компонентов холодильника. Самостоятельный ремонт может привести к дополнительным проблемам и ухудшить ситуацию.
Пусковое устройство для холодильного оборудования играет важную роль в его правильной работе. Понимание принципов работы и признаков неисправности этой детали поможет вовремя выявить проблему и предотвратить серьезные последствия для работы холодильника. В случае выхода из строя пускового устройства рекомендуется обращаться к профессионалам для качественного ремонта и обеспечения долгосрочной работоспособности оборудования.
